形考任务一

绘图要求

按1：1比例绘制。

1．绘制平面图形。（20分）

2．绘制平面图形。（20分）

3．绘制指北针。圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。（20分）

4．抄绘下面的平面图形，已知四个小圆直径相等。（20分）

5．绘制平面图形。（20分）

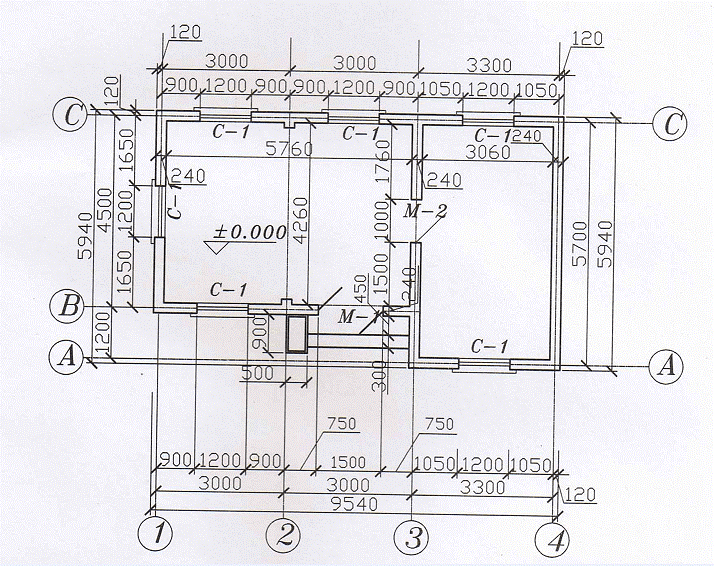

形考任务二

绘图要求：分图层绘制，按1：1的比例绘图。

请上传.dwg格式的文件

大作业一

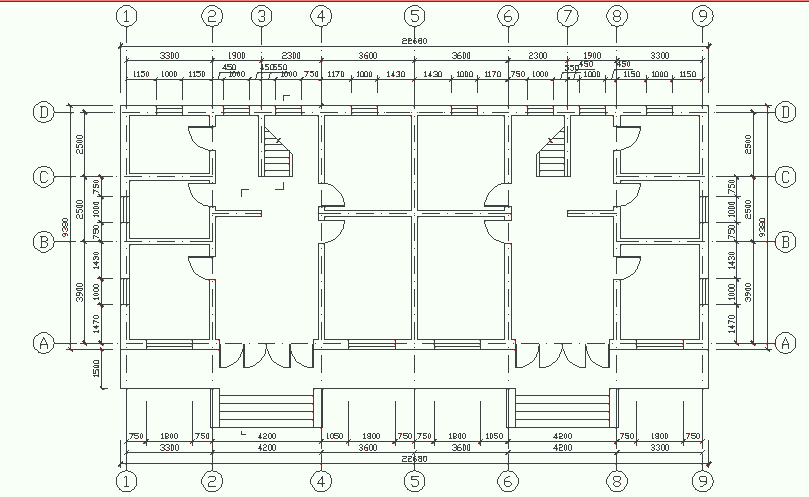

绘制平面图

绘图要求：按1：1比例绘制，分层绘图。

请上传.dwg格式的文件

大作业二

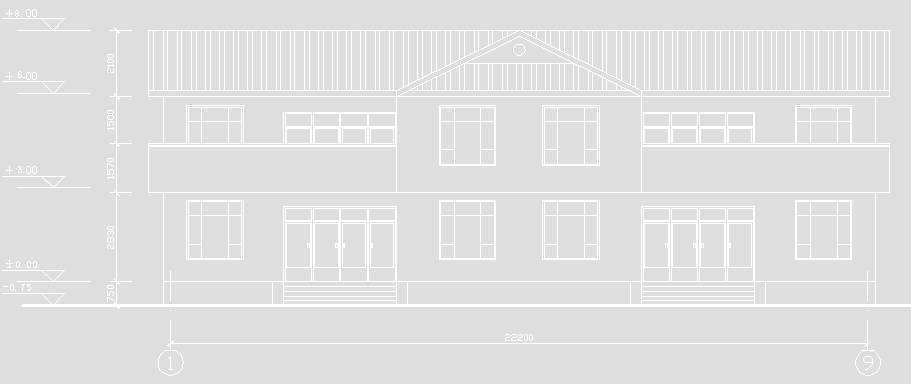

绘制立面图

绘图要求：按1：100的比例画在A3图幅内。（尺寸可以参考作业1平面图和作业3剖面图）

请上传.dwg格式的文件

大作业三

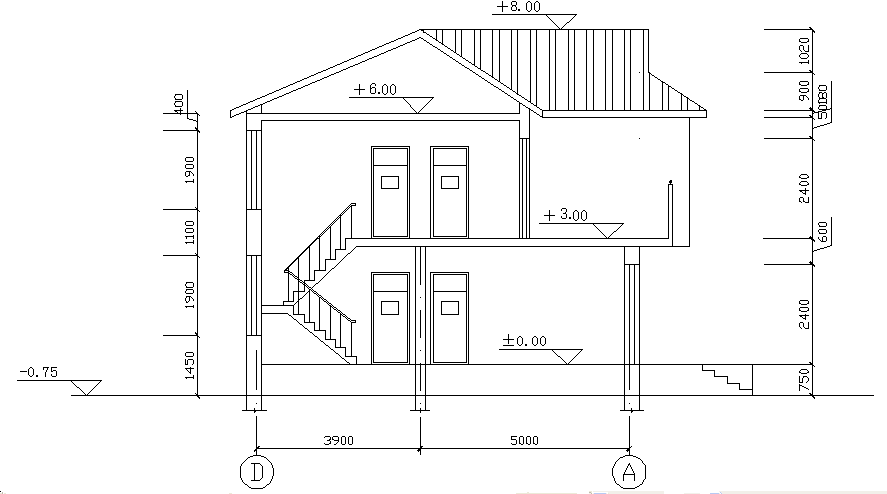

绘制剖面图

绘图要求：按1：100的比例画在A3图幅内。（尺寸可以参考作业1平面图和作业2的立面图）

请上传.dwg格式的文件
